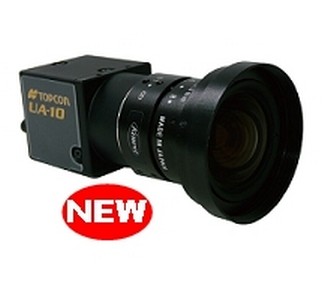

UA-10亮度色度均匀性测定器，为一款设计小巧轻便，能实现高速.高精度测定的面测量仪器。通过采用本公司独有的校正与补正技术，使基准仪器的测定结果得到忠实反映，因此，不仅可以省略以往面测量仪器所必需的不同色域间的色彩补偿系数的切换，也实现了高精度色度测定。
TOPCON,拓普康亮度色度均匀性分析仪,UA-10;
适合于高速.高精度测定均匀性分布
4种选择，对应更多需求！
产品概述：:
UA-10亮度色度均匀性测定器，为一款设计小巧轻便，能实现高速.高精度测定的面测量仪器。通过采用本公司独有的校正与补正技术，使基准仪器的测定结果得到忠实反映，因此，不仅可以省略以往面测量仪器所必需的不同色域间的色彩补偿系数的切换，也实现了高精度色度测定。
特点：
高达`03秒的高速测定：通过最优化的测定处理方式
高精度色度测定：采用拓普康独有的校正补正技术
小型 轻量化设计：产品小型 轻量化设计。为削减检测生产流水线构造成本做出贡献
四种的产品变化：二种类的亮度测定范围 二种类的镜筒画角
用途：
° FPD模组的均匀性特性
° 背光，前光的发光的均匀性评价
° 照明的发光的均匀性评价
° 扩散板，导光板等FPD相关材料的皱褶，发光均匀性确认
° 短时变化光源的时序评价
規格：
|
机种 |
UA-10SL/UA-10WL |
UA-10SH / UA-10WH |
|
光亮采集 |
130万画素 彩色CCD图像传感器 |
|
|
对物镜 |
UA-10SL/SH 单焦点对物镜 F=3.5mm |
|
|
有功像素 |
1280×960 |
|
|
数据位 |
12bit |
|
|
测定范围 |
0.1～30,000cd/m2 |
10～1,000,000cd/m2 |
|
亮度直线性*1 |
±2% 1cd/m2 超過 |
±2% 50cd/m2 超過 |
|
色度精度*1 |
±0.003 1cd/m2 超過 |
±0.003 50cd/m2 超過 |
|
面内MURA均匀性*1 |
亮度：±2% |
|
|
重复精度 |
亮度：0.5%*2 |
|
|
色度：0.002 0.5cd/m2 超 過*3 |
色度：0.002 50cd/m2 超過*3 |
|
|
测定时间 |
UA-10SL/WL：最快0.3秒 100cd/m2(含传送时间) |
|
|
稳定性 |
亮度：1% |
|
|
再现行 |
亮度：2% |
|
|
温度特性 |
亮度：±3% (25℃基准 0～40℃) |
|
|
湿度特性 |
亮度：±3% (相体湿度 85%以下、且无凝露) |
|
|
界面 |
LAN (Gigabit Ethernet) |
|
|
外形尺寸 |
UA-10SL/SH ： 93.0×36.0×36.0mm |
|
|
质量 |
UA-10SL/SH ： 约185g |
|
*1 ： 标准A光源
*2： 连续测量10次2σ
*3 ： 连续测量10次2σ（最大值-最小值）
测定领域：
UA-10SL/SH 测定领域
|
测定距离 |
200 |
500 |
1000 |
1500 |
2000 |
2500 |
|
横(mm) |
110.8 |
270.0 |
540.0 |
810.0 |
1080.0 |
1350.0 |
|
纵(mm) |
83.1 |
202.5 |
405.0 |
607.5 |
810.0 |
1012.5 |
UA-10WL/WH 测定领域
|
测定距离 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
2500 |
|
横(mm) |
135.7 |
271.4 |
678.4 |
1356.8 |
2035.2 |
2713.6 |
3392.0 |
|
纵(mm) |
101.8 |
203.5 |
508.8 |
1017.6 |
1526.4 |
2035.2 |
2544.0 |
*从物镜金属件前端开始的距离
工作条件
|
OS |
Windows XP Professional Service Pack 3以上(32bit) |
|
CPU |
Intel Core i5(Quad Core以上) 2.8GHz以上 |
|
存储 |
4GB以上 |
|
LAN端口 |
Gigabit Ethernet 1端口 |
|
其它 |
CD-ROM驱动 |
标准配件：
UA-10主机
AC电源适配器
LAN数据线
通用转接口(5种)
三脚架螺钉接口(安装螺钉取付4个)
三脚架螺钉垫片(安装螺钉取付4个)
收纳箱
CD-ROM；
测定用软件
操作说明书(日文/英文)
SDK
叁数文件
