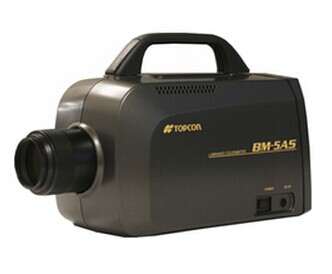

TOPCON,拓普康,色度亮度计,BM-5AS
-
- TOPCON,拓普康,色度亮度计,BM-5AS
- TOPCON
- BM-5AS
- 现货
产品概述： 当今社会，对干如LCD等的FPD，光学设备的亮度与色度管理日趋严格，对微弱光的高精度测定与高速测定的需求随之上升。 针对这一需求，拓普康国司在获得业界普遍好评的旧款机型BM-5A的基础上加以改良，开发出了精度保证范围更大，并搭载有USB界面的BM-5AS机型。
TOPCON拓普康色度亮度计BM-5AS;
高速测定细微面的微弱光线！
超高灵敏色度亮度计！！
产品概述：
当今社会，对干如LCD等的FPD，光学设备的亮度与色度管理日趋严格，对微弱光的高精度测定与高速测定的需求随之上升。
针对这一需求，拓普康国司在获得业界普遍好评的旧款机型BM-5A的基础上加以改良，开发出了精度保证范围更大，并搭载有USB界面的BM-5AS机型。
TOPCON拓普康色度亮度计BM-5AS;
特点：
●可选择切换5个测定角，从细微面到大面积均能测定。
●内置模拟输出端口，连接示波器后，可记录数据、观测波形。
●最高0.05ms的高速响应，从而能够观测闪烁光源的上升、下降响应特性。
主要用途：
°评价显示器、照明相关的光学特性
°测定汽车仪表盘、音响、操作面板等细微面的亮度、色度
°其他：如荧光体、蓄光材料、各类特种光源的亮度、色度及色温度测定
TOPCON拓普康色度亮度计BM-5AS;
规格：
|
光亮采集 |
光电倍增管 |
|
光学系统 |
对物镜：f=80mm F2.5, 目镜：观测视野 5° |
|
光谱灵敏度特性 |
匹配CIE1931等色函数 |
|
测定角 |
3°/2°/1°/0.2°/0.1° *切换式 |
|
测定距离 |
0-350mm (从物镜金属件前端开始的距离) |
|
测定量程 |
自动/手动5段切换 |
|
测定功能(*1) |
x,y,L （x,y: 色度坐标,L:亮度） 及 ±⊿ |
|
亮度测定范围(*2) |
0.00005 - 1,200,000 cd/m² |
|
亮度精度(*3) |
±4% 以内 |
|
色度精度 |
(1) dx,dy : ±0.005 以内(*3) |
|
重复精度：亮度(*5) |
2.0%：0.005-0.025cd/m² ，0.8%：0.025 cd/m² 以上 |
|
重复精度：色度(*6) |
0.003 |
|
测定时间(*7) |
约 2秒 |
|
响应时间 |
NORMAL (全量程) : 约30秒 |
|
模拟输出 |
DC 0 - 4V (X2･Y･Z比例) |
|
显示 |
点式矩阵液晶显示20文字×4行带照明功能 |
|
界面 |
RS-232C, USB |
|
电源 |
专用AC电源适配器 AC100V-240V, 50/60Hz |
|
功率 |
约20W |
|
使用条件 |
温度：0-40℃, 湿度：85% RH 以下 (且无凝露) |
|
外形尺寸 (W×D×H) |
154×355×212mm |
|
重量 |
3.6kg |
(*1) : ±⊿ : 与基准值的差。
(*2) : 针对标准A光源。
(*3) : 标准A光源、自动量程。
(*4) : 亮度基准面和色彩玻璃的组合。
(*5) : 标准A光源、测定角3°、2σ、、SINGLE模式、自动量程。
(*6) : 标准A光源、2σ、SINGLE模式、自动量程。
(*7) : Single测定模式的测定间隔。
测定直径(mm φ)：
|
测定角 |
测定距离 (*1) |
||||
|
350mm |
500mm |
1000mm |
5000mm |
10000mm |
|
|
3° |
15.0 |
23.1 |
49.2 |
255 |
510 |
|
2° |
10.0 |
15.4 |
32.8 |
169 |
341 |
|
1° |
5.0 |
7.7 |
16.4 |
85 |
170 |
|
0.2° |
1.0 |
1.5 |
3.3 |
17 |
34 |
|
0.1° |
0.5 |
0.8 |
1.6 |
8 |
17 |
(*1) 从物镜金属件前端开始的距离
亮度显示范围：
|
测定角 |
范围1 |
范围2 |
范围3 |
范围4 |
范围5 |
|
3° |
0.00005-0.15 |
0.0005-1.5 |
0.005-15 |
0.05-150 |
0.5-1,500 |
|
2° |
0.0001-0.3 |
0.001-3 |
0.01-30 |
0.1-300 |
1-3,000 |
|
1° |
0.0004-1.2 |
0.004-12 |
0.04-120 |
0.4-1,200 |
4-12,000 |
|
0.2° |
0.01-30 |
0.1-300 |
0.4-1,200 |
10-30,000 |
100-300,000 |
|
0.1° |
0.04-120 |
0.4-1,200 |
4-120,00 |
100-300,000 |
400-1,200,000 |
选配件：
●辅助镜：AL-6 / AL-11 / AL13
●标准白色板：WS-3
●CCD 接口：IA-2
●导光束：FP-3P
●三脚架 5N：Tripod5N
●三脚架：Tripod-SR
●微动台：S-4
●衰光滤片：ND-10/100
