实现了亮度精度和测定速度的提高 能和基准仪器直接连进行直接色度补正产品概述： 采用刺激值直读方式，对旧机型BM-7进行高版本升级，现产品BM-7A，提高了侧度精度。并实现了测定速度的高速化。 在光源色度测定领域，适用干线内测定，光源输出调整等多种用途。 同时，能和基准仪器分光辐射计SR-3AR，以及同类机型直接连接，从而免除了旧款机型繁琐的机差补正时的数值输入过程，大大降低了品质管理成本。

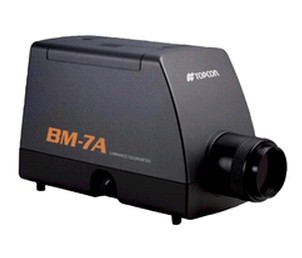

TOPCON拓普康色度亮度计BM-7A;
实现了亮度精度和测定速度的提高
能和基准仪器直接连进行直接色度补正产品概述：
采用刺激值直读方式，对旧机型BM-7进行高版本升级，现产品BM-7A，提高了侧度精度。并实现了测定速度的高速化。
在光源色度测定领域，适用干线内测定，光源输出调整等多种用途。
同时，能和基准仪器分光辐射计SR-3AR，以及同类机型直接连接，从而免除了旧款机型繁琐的机差补正时的数值输入过程，大大降低了品质管理成本。
TOPCON拓普康色度亮度计BM-7A;
特点：
●高速0.5秒的测定速度，提高了测定效率
●简便地通过2种方法进行机差补正
●模拟输出(选配),对应X2,Y,Z的3通道模拟输出，通过示波器能记录，观测波形
用途：
●FPD相关的光学特性评价
●灯泡等各种光源的亮度，色度，色温度特性
TOPCON拓普康色度亮度计BM-7A;
规格：
|
光电池 |
3段硅光电二极管感应-element Silicon photodiode |
|
光学系统 |
对物镜: 焦距=80mm F2.5, 目镜Eyepiece lens : 观察视野 5° |
|
光谱灵敏度特性 |
匹配CIE1931等色函数 |
|
测定角 |
2°/1°/0.2°/0.1° *切换式 |
|
测定距离 |
350mm - ∞ (从物镜金属件前端开始的距离) |
|
测定量程 |
自动/手动5段切换 |
|
测定功能(*1) |
x,y,L (x,y: 色度坐标, L:亮度) 及±⊿ |
|
亮度测定范围(*2) |
0.01 - 12,000,000 cd/m簡 |
|
精度保证范围(*2) |
2° : 1 - 30,000cd/ m² |
|
亮度保证精度(*3) |
±4% : 1 - 5 cd/m², ±2% : 5 cd/m² or more |
|
色度保证精度 |
(1) dx, dy : ±0.002(*4) |
|
重复精度： 亮度(*6) |
1.0% : 1 - 5cd/m², 0.5% : 5 cd/m² or more |
|
重复精度： 色度 (*6) |
0.005: 1-5cd/m² 0.002: 5 cd/m² or more |
|
测定时间 |
约0.5秒 |
|
模拟输出（选配功能） |
●模拟电压输出 : DC 0 - 3V (X2・Y・Z比例) ●应答速度 (FAST) :
|
|
显示 |
点式矩阵液晶显示20文字×4行带照明功能 |
|
界面 |
RS-232C, USB |
|
电源 |
专用AC电源适配器 AC100-240V, 50/60Hz |
|
功率 |
约2.5W |
|
使用条件 |
温度: 0 - 40℃, |
|
外形尺寸 (W×D×H) |
120×325×162mm |
|
质量 |
3.6kg |
(*1) : ±⊿ : 与基准值的差
(*2) : 针对标准A光源
(*3) : 标准A光源、自动量程、测定角2°
(*4) : 标准A光源、10cd/m²以上
(*5) : 标准A光源、100cd/m²以上、和彩色玻璃滤片的组合
(*6) : 标准A光源、测定角2°、2σ、SLOW模式、自动量程
测定直径：
|
测定角 |
测定距离 (*1) |
||||
|
350mm |
500mm |
1000mm |
5000mm |
10000mm |
|
|
2° |
10 |
15.4 |
32.8 |
169 |
341 |
|
1° |
5 |
7.7 |
16.4 |
85 |
170 |
|
0.2° |
1 |
1.5 |
3.3 |
17 |
34 |
|
0.1° |
0.5 |
0.8 |
1.6 |
8 |
17 |
(*1) 从物镜金属件前端开始的距离
亮度显示范围：
|
测定角 |
范围1 |
范围2 |
范围3 |
范围4 |
范围5 |
|
2° |
0.01-30 |
0.03-90 |
32.8 |
169 |
341 |
|
1° |
0.04-120 |
0.12-360 |
16.4 |
85 |
170 |
|
0.2° |
1-3,000 |
3-9,000 |
3.3 |
17 |
34 |
|
0.1° |
4-12,000 |
12-36,000 |
1.6 |
8 |
17 |
选配件：
●辅助镜：AL-6
●辅助镜：AL-11
●辅助镜：AL-12
●标准白色板：WS-3
●CCD 接口：IA-2
●导光束：FP-3P
●三脚架 5N：Tripod5N
●三脚架：Tripod-SR
●微动台：S-4
●ND滤片：ND-10/100
●照度接口：ZV-30
