TOPCON拓普康2维色度亮度计UA-200

 TOPCON拓普康2维色度亮度计UA-200；

产品概述：

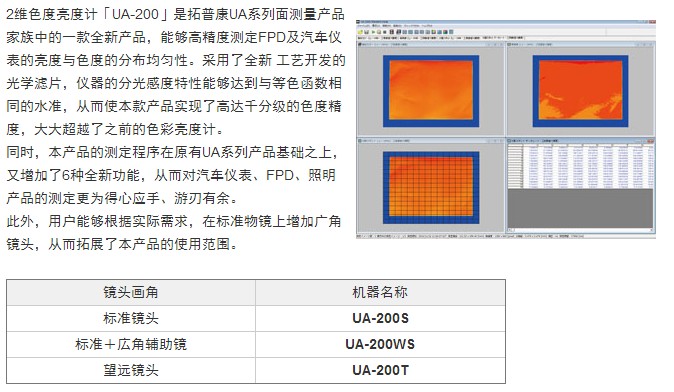

2维色度亮度计「UA-200」是拓普康UA系列面测量产品家族中的一款全新产品，能够高精度测定FPD及汽车仪表的亮度与色度的分布均匀性。采用了全新 工艺开发的光学滤片，仪器的分光感度特性能够达到与等色函数相同的水准，从而使本款产品实现了高达千分级的色度精度，大大超越了之前的色彩亮度计。

同时，本产品的测定程序在原有UA系列产品基础之上，又增加了6种全新功能，从而对汽车仪表、FPD、照明产品的测定更为得心应手、游刃有余。

此外，用户能够根据实际需求，在标准物镜上增加广角镜头，从而拓展了本产品的使用范围。



特点：

●色度精度高：使用新开发的光学滤片，实现了高达±0.008以内的高色度精度。

●最快1秒的高速测定：通过测定运算的最优化处理，大幅缩短了测定时间*单纯测定亮度时。

●搭载122万像素CCD： 最多可测1,280×960个像素。

●测定功能扩充 ：测定程序增加了6种功能，大幅提高了测定与评价的实用性。



主要用途：

° LCD及相关材料、OLED等的亮度、色度MURA评价。

° 汽车操作面板、汽车音响等的发光分布特性评价。

° LED照明、OLED照明的发光部以及照射面的亮度与色度MURA评价。

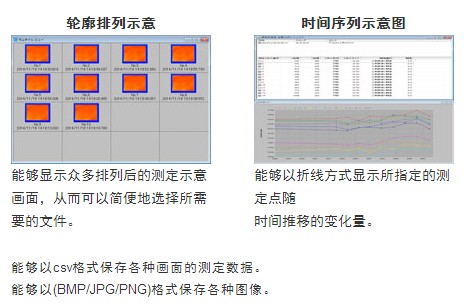

标配软件：

° 使用标配软件，可进行主机控制以及收集、分析测定数据。

° 根据不同用途,配置了2种软件。

・Standard Mode　：　可使用于UA-200的主机控制与测定等所有功能。

・View Mode ：　    可使用于阅览及解析所保存的测定画面实景数据。

                    可在测定评价部门之外的科室分析数据。

° 增加的新功能

①实景显示功能强化

・对焦辅助功能

・测定点多点抽取功能(最多达999点)

②设定任意形状测定区域

・能够设定多边形、矩形、圆形等自由区域

③个别区域补正功能

・可将测定面分割成2×2～最多64×64个区域，针对每个区域予以单独补正设定

④发光部多点抽取&测定功能

・可指定测定面内多个发光区域，设定限值后，可抽取限值内的发光部分并进行个别测定

⑤对角补正功能

・可对拍摄显示出来的歪斜图像进行补正

・可在同一程序菜单内进行自动对角补正

⑥也可对应常规的开发软件

・可链接于NATIONAL INSTRUMENTS公司的开发环境工具LabVIEW





规格：

机种	UA-200
光亮采集	122万画素 彩色CCD图像传感器
对物镜	UA-200S : 单焦点对物镜　F=8.0mm UA-200WS : 单焦点对物镜　F=5mm UA-200T : 单焦点对物镜　F=35mm
有功像素	1280×960
数据位	14bit
测定范围	0.05～1,000,000cd/m2
亮度直线性*1	±2%  (超过1cd/m2 ) 、±3% (0.05～1cd/m2)
色度精度*1	±0.003  (超过1cd/m2 )、±0.005  (0.05～1cd/m2)
色度精度*2	±0.008
面内MURA均匀性*1	亮度：±2% 色度：±0.003
重复精度	亮度：0.3%*2 (超过1cd/m2 ) 、±0.5%  (0.05～1cd/m2)
	色度：0.001  (超过1cd/m2 )*3、色度：0.002  (0.05～1cd/m2)*3
测定时间	亮度测定：最快1秒　100cd/m2(含传送时间)
	亮度色度测定：最快3秒　100cd/m2(含传送时间)
稳定性	亮度：1%
再现行	亮度：2%
温度特性	亮度：±3% (25℃基准 0～40℃)
湿度特性	亮度：±3% (相体湿度 85%以下、且无凝露)
界面	LAN (Gigabit Ethernet)
外形尺寸	280×162×194mm(UA-200S) 311×162×194mm(UA-200WS) 307×162×194mm(UA-200T)
重量	约3.9kg (UA-200S) 约4.12kg (UA-200WS) 约4.45kg (UA-200T)



(*1) : 针对标准A光源。
(*2) : 在CCD中心位置评价。
(*3) : 以CCD中心位置为基准。
(*4) : 最大值-最小值

(*5) : 2σ时
(*6) : 亮度基准面和彩色滤片组合时

       (O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)



测定尺寸范围：

标准镜头

测定距离	300	500	1000	1500	2000	2500
英寸	8.9	14.2	27.6	40.9	54.1	67.5
横(mm)	181.5	289.3	561.0	830.8	1099.2	1371.1
纵(mm)	136.1	217.0	420.8	623.1	824.4	1028.6



标准镜头+广角辅助镜时

测定距离	300	500	1000	1500	2000	2500
英寸	14.5	23.0	44.2	65.3	86.6	107.9
横(mm)	293.9	466.4	898.7	1326.8	1759.0	2192.9
纵(mm)	220.4	349.8	674.0	995.1	1319.2	1644.7



望远镜头

测定距离	400	500	1000	1500	2000	2500
英寸	4.7	5.3	8.3	11.2	14.3	17.3
横(mm)	95.8	108.2	168.2	228.1	289.9	351.6
纵(mm)	71.9	81.1	126.2	171.1	217.4	263.7





*从物镜金属件前端开始的距离

OS	Windows XP Professional Service Pack 3以上(32bit) Windows 7 Ultimate(32bit/64bit) Windows 7 Professional(32bit/64bit) ※不能使用于64bitOS操作条件下的XP模式
CPU	Intel Core i5(Quad Core以上) 2.8GHz以上
存储	4GB以上
LAN端口	Gigabit Ethernet 1端口
其它	CD-ROM驱动





标准配置：

●UA-200主机　

●AC电源适配器

●LAN数据线

●应用光盘(软件/操作说明书/SDK)

●物镜盖

●手提箱





选配件：

●广角辅助镜：AL-UA3

●三脚架 5N：Tripod5N



●微动台：S-4
