TOPCON拓普康2维色度亮度计UA-200A
-
- TOPCON拓普康2维色度亮度计UA-200A
- TOPCON
- UA-200A
- 现货
2维色彩亮度计「UA-200A」能够高精度测定FPD和汽车仪表的亮度与色度的分布均匀性。是2维色彩亮度计「UA - 200」的升级版。
TOPCON拓普康2维色度亮度计UA-200A;
|
镜头画角 |
机器名称 |
|
标准镜头 |
UV-200AS |
|
标准+广角辅助镜 |
UV-200AWS |
|
望远镜头 |
UV-200AT |
产品概述：
2维色彩亮度计「UA-200A」能够高精度测定FPD和汽车仪表的亮度与色度的分布均匀性。是2维色彩亮度计「UA - 200」的升级版。
同时，本产品的测定程序在原有UA系列产品基础之上，又增加了向低亮度的扩大功能，测量范围可达到0.005cd/m2。
从而使本款产品实现了色度精度从低到高一次性测量，大大超越了之前的色彩亮度计。对汽车仪表、FPD、照明产品的测定更为得心应手、游刃有余。
特点：
●测量范围广泛，可达到0.005～1000000cd/m2。
●图像测定功能扩充，从低亮度到高亮度一次性测量。
●色度精度高：使用新开发的光学滤片，实现了高达±0.003以内的高色度精度。
●最快1秒的高速测定：通过测定运算的最优化处理，大幅缩短了测定时间*单纯测定亮度时。
●搭载140万像素CCD： 最多可测1,376×1,024个像素。
●三种镜头：标准镜头、标准+广角辅助镜、望远镜头可自由选择，用途广泛。
主要用途：
° LCD及相关材料、OLED等的亮度、色度MURA评价。
° 汽车操作面板、汽车音响等的发光分布特性评价。
° LED照明、OLED照明的发光部以及照射面的亮度与色度MURA评价。

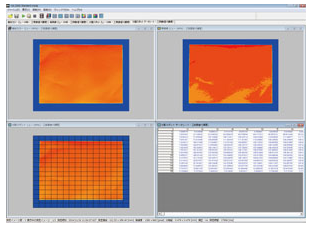

标配软件：
° 使用标配软件，可进行主机控制以及收集、分析测定数据。
° 根据不同用途,配置了2种软件。
・Standard Mode ： 可使用于UA-200A的主机控制与测定等所有功能。
・View Mode ： 可使用于阅览及解析所保存的测定画面实景数据。
可在测定评价部门之外的科室分析数据。
规格：
|
机种 |
UA-200A |
|
光亮采集 |
140万画素 彩色CCD图像传感器 |
|
对物镜 |
UA-200AS : 标准镜头 F=8.0mm UA-200AWS : 广角辅助镜 F=5mm UA-200AT : 望远镜头 F=35mm |
|
有功像素 |
1376×1024 |
|
数据位 |
14bit |
|
测定范围 |
0.005～1,000,000cd/m2 |
|
亮度直线性*1，*2 |
±2% (超过1cd/m2 ) 、±3% (0.005～1cd/m2) |
|
色度精度*1，*2 |
±0.003 (超过1cd/m2 )、±0.005 (0.005～1cd/m2) |
|
色度精度2*2 |
±0.008*6、±0.005*7 |
|
面内MURA均匀性*1，*3 |
亮度：±2% 色度：±0.003 |
|
重复精度 |
亮度：0.3% (超过1cd/m2 )*5 、±0.5% (0.05～1cd/m2)*5 |
|
色度：0.001 (超过1cd/m2 )*4、 色度：0.002 (0.05～1cd/m2)*4、 色度：0.0035 (0.005～0.05cd/m2)*4、 |
|
|
测定时间 |
亮度测定：最快1.5秒 100cd/m2(含传送时间) |
|
亮度色度测定：最快3.5秒 100cd/m2(含传送时间) |
|
|
稳定性*1，*2 |
亮度：1% |
|
再现行*1，*2 |
亮度：2% |
|
温度特性 |
亮度：±3% (25℃基准 0～40℃) |
|
湿度特性 |
亮度：±3% (相体湿度 85%以下、且无凝露) |
|
界面 |
LAN (Gigabit Ethernet) |
|
电源 |
AC 100 V～240V（50 / 60Hz）/专用AC适配器（标准附属品） |
|
使用条件 |
温度：0℃～40℃、 湿度 85%R.H.以下、且无凝露 |
|
保存条件 |
温度：-5℃～50℃、 湿度 85%R.H.以下、且无凝露 |
|
外形尺寸 |
279×162×194mm(UA-200AS) 311×162×194mm(UA-200AWS) 307×162×194mm(UA-200AT) |
|
重量 |
约3.9kg (UA-200AS) 约4.12kg (UA-200AWS) 约4.45kg (UA-200AT) |
(*1) : 针对标准A光源。
(*2) : 在CCD中心位置评价。
(*3) : 以CCD中心位置为基准。
(*4) : 最大值-最小值
(*5) : 2σ时
(*6) : 亮度基准面和彩色滤片组合时
(O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
(*7) : 本公司基本标准LCD面板（RGBW）
测定尺寸范围：
UA-200AS：标准镜头
|
测定距离 |
300 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
8.9 |
15.3 |
29.6 |
43.8 |
58.0 |
72.4 |
|
横(mm) |
195.1 |
311.1 |
603.1 |
893.1 |
1181.7 |
1474.3 |
|
纵(mm) |
145.2 |
231.5 |
448.8 |
664.6 |
879.4 |
1097.1 |
UA-200AWS：标准镜头+广角辅助镜时
|
测定距离 |
300 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
15.5 |
24.6 |
47.4 |
70.0 |
92.8 |
115.7 |
|
横(mm) |
315.9 |
501.4 |
966.1 |
1426.3 |
1890.9 |
2357.4 |
|
纵(mm) |
235.1 |
373.1 |
719.0 |
1061.4 |
1407.2 |
1754.3 |
UA-200AT：望远镜头
|
测定距离 |
400 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
5.1 |
5.7 |
8.9 |
120. |
15.3 |
18.6 |
|
横(mm) |
103.0 |
116.3 |
180.8 |
245.2 |
311.6 |
378.0 |
|
纵(mm) |
76.6 |
86.6 |
134.6 |
182.5 |
231.9 |
281.3 |
*从物镜金属件前端开始的距离
|
OS |
Windows XP Professional Service Pack 2以上(32bit) Windows 7 Ultimate(32bit/64bit) Windows 7 Professional(32bit/64bit) ※不能使用于64bitOS操作条件下的XP模式 |
|
CPU |
Intel Core i5(Quad Core以上) 2.8GHz以上 |
|
存储 |
4GB以上 |
|
HDD |
1GB以上 |
|
LAN端口 |
Gigabit Ethernet 1端口 可使用标准器进行颜色补正的场合 RS-232C串行或1.1：1，USB端口 |
|
显示 |
1024×768以上、1677万色(32bit)以上 |
|
其它 |
CD-ROM驱动 |
标准配置：
●UA-200A主机
●AC电源适配器
●LAN数据线
●应用光盘(软件/操作说明书/SDK)
●物镜盖
●手提箱
选配件：
●广角辅助镜：AL-UA3
●三脚架 5N：Tripod5N
●微动台：S-4
